Модульное здание жилое для рабочего персонала, стены ЛДСП-Л толщиной12/16мм, линолеум, окна ПВХ, двери металл, душевые, унитазы, раковина, бойлер, электрика, 2 этажа из 28 контейнеров, двускатная крыша

Модульное здание жилое для рабочего персонала, стены ЛДСП-Л толщиной12/16мм, линолеум, окна ПВХ, двери металл, душевые, унитазы, раковина, бойлер, электрика, 2 этажа из 28 контейнеров, двускатная крыша

Двухэтажное модульное здание из 28 блок-контейнеров, общий размер 17,15 х 14,15 х 6,7 м

Площадь каждого этажа —  289 м

Общая площадь — 578 м

Здание может служить как административно-офисным помещением, так и общежитием для строителей. Включает не только комнаты, но и 2 туалета (каждый по 5 кабинок)  и 2 душевых с раковинами и душевыми.

Стоимость — по запросу!

Артикул: МЗ-28 Категория:
  • Подробно

Описание конструкции

Схема помещения

Первый этаж

Модуль-2-эт-28-контейнеров-1-этаж

Второй этаж:

Модуль-2-эт-28-контейнеров-2-этаж

Всегда пригодится!

Выбери-генератор-МЗ

Стандартная комплектация модульного здания 17,15 х 14,15 х 6,7м с двускатной крышей

Габаритные размеры 17,15 х 14,15 х 6,7 м / 1шт
Каркас металлический Каркас — швеллер 100/120х50 мм х/г, вертикальные угловые стойки – уголок 90 мм х/г, окрашен в синий цвет

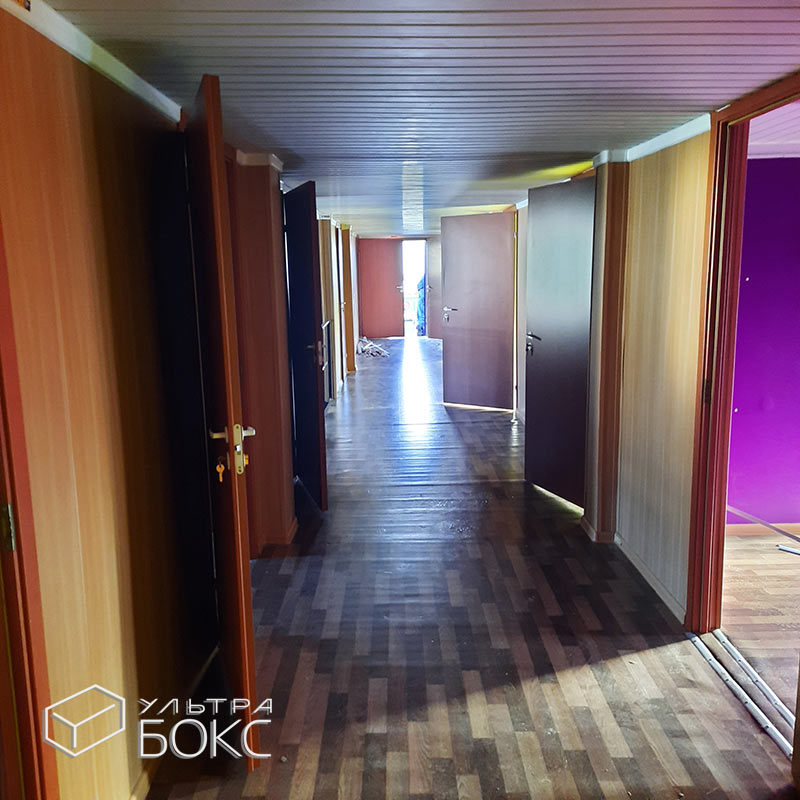

Внутренний коридор шириной 2,2м Внутренний коридор шириной 2,2 м выполнен за счет дополнительных секций (Блок-контейнеров)
Обрешётка пол, потолок, стены Брус деревянный 2-й сорт 100х40 мм
Пол Пол выполнен: нижний ряд доска черновая 25 мм + обрешетка лаги деревянные из бруса 100х50 мм с шагом 0,6 м, далее поверх доски 25 мм через одну ДСП толщиной 16 мм
Крыша Блок-контейнеров Кровля из гладкого металлического листа толщиной 0,8 мм окрашена в коричневый цвет
Крыша общая двускатная 1,8м

Крыша двухскатная, высота конька 1,8м, выполнена: (брус деревянный 2-й сорт не строганный естественной влажности 100 х 40 мм закреплен по периметру к металлическому каркасу Блок-контейнера саморезами по металлу).

Фермы с шагом 0,8 м (брус деревянный 2-й сорт нестроганный естественной влажности 150 х 50 мм), далее обрешётка из черновой доски 2-й сорт нестроганный естественной влажности толщиной 23 мм + кровля из металлического профилированного оцинкованного листа С10 толщиной 0,35 мм



Фронтоны выполнены из оцинкованного профилированного листа С10 толщиной 0,35 мм



Общая площадь двускатной крыши с учетом выступов и подъема конька 315 м2 Стоимость указана за М2 с учётом монтажа



Внешняя отделка стены Металлический профилированный оцинкованный лист С10 толщиной 0,35 мм
Внутренняя отделка стены, во всех помещениях Листы ДСП Ламинированные (влагостойкие) толщиной 12/16 мм (ЦВЕТ орех / дуб, белый ясень) + ПОТОЛОК обшит панелями ПВХ (пластик) белого цвета толщиной 9 мм
Внутренняя отделка пола Линолеум полуко ммерческий, ширина рулона 2 500 мм (без швов) + плинтус ПВХ по всему периметру пола / стыки крепятся к полу металлическим нащельником (в сдвоенных модулях)
Периметр пола Плинтус ПВХ
Утеплитель стен наружных потолка и пола  Утеплитель стен наружных, пола и потолка — минеральная вата ISOVER 100 мм класса Н/Г
Утеплитель во внутренней перегородке 6 м Утеплитель стен наружных, пола и потолка — минеральная вата ISOVER 50 мм класса Н/Г
Пароизоляция ПВХ пленка, толщина 80 микрон (потолок, стены наружные и пол)
Окно  Пластиковое окно (поворотно-откидное 1 x 0,9 м) / 23шт
Окно-форточка Пластиковое окно — ФОРТОЧКА (поворотное 0,5 x 0,5 м) / 4шт
Дверь входная Дверь входная МЕТАЛЛИЧЕСКАЯ УТЕПЛЁННАЯ с глазком внутренним замком и ручками для открывания (Строй Гост Россия) 2х0,9 м / 3шт
Дверь внутренняя Дверь внутренняя (МДФ) с ручками на защёлке для открывания 2×0,8 м 34 шт
Электрика Электропроводка в кабель-канале усиленная (6кВт) в комплект входит: УЗО 1шт, Провода разведены в пластиковых коробах под розетки 6 кВт и под светильники 1,5 кВт, Автомат на 25А 1 шт., розетки одинарные 68 шт., включатели одно-клавишные / двух-клавишные, СВЕТИЛЬНИКИ ОБЫЧНЫЕ КРУГЛЫЕ 24, Светильники светодиодные прямоугольные — либо квадратные белого цвета / 22 шт.

Вытяжка принудительная / 5 шт.



Монтаж сшивание Монтаж и сшивание на месте выполняется болтовым методом соединения и стягивания блок-контейнеров, швы прокладываются гидроизолом от Технониколь, нащельники, пена монтажная по всему периметру соединения каркасов Блок-контейнеров

При отсутствии возможности езды Крана-манипулятора 8,5 м (не вездеход) вокруг Модульного здания Кран предоставляет Заказчик

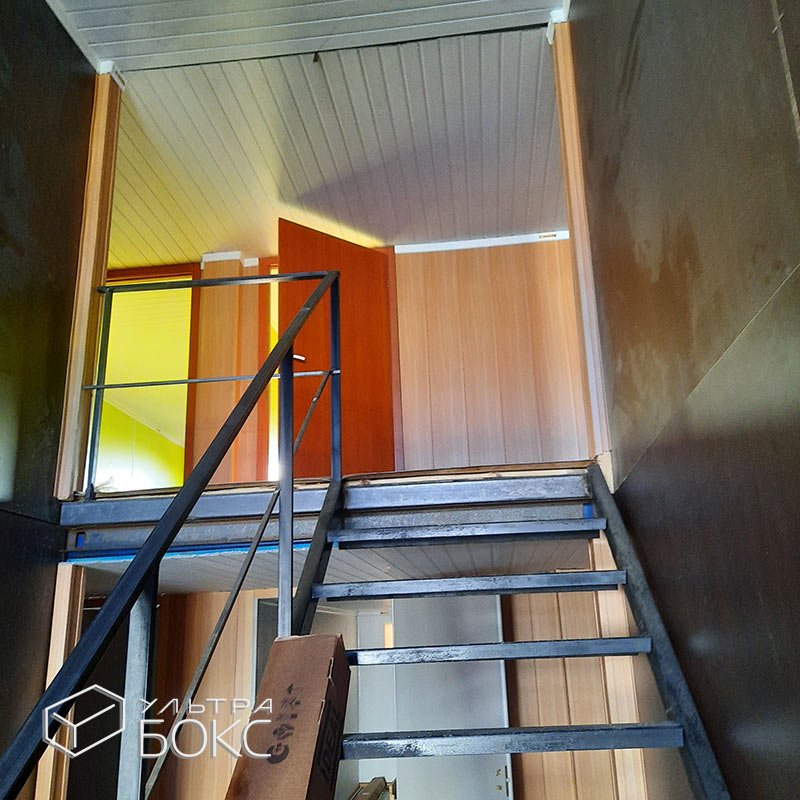

Лестница 1 пролёт с площадкой внутри Лестница металлическая окрашена в черном / синим цвете (пролет на второй этаж) с перилами и площадкой выполнена: Стойки вертикальные из металлического швеллера 100х50 мм х/г толщина стенки 3 мм, перила металлические из профилированной трубы 40х20 мм толщина стенки 3 мм. Площадка 1,2х1 м выполнена из металлического рифлёного листа толщиной 3 мм и приварена по периметру к горизонтальному поясу из металлического швеллера 100х50 мм х/г толщина стенки 3 мм. Ступеньки шириной 800 мм выполнены из металлического рифлёного листа толщиной 3 мм и приварены к нижнему периметру из металлической проф трубы 40х20 мм толщиной 3 мм / 1 шт.
Лестница 1 пролет с площадкой с улицы Лестница металлическая окрашена в черном / синим цвете (пролет на второй этаж) с перилами и площадкой выполнена: Стойки вертикальные из металлического швеллера 100х50 мм х/г толщина стенки 3 мм, перила металлические из профилированной трубы 40х20 мм толщина стенки 3 мм. Площадка 1,2х1м выполнена из металлического рифлёного листа толщиной 3 мм и приварена по периметру к горизонтальному поясу из металлического швеллера 100х50 мм х/г толщина стенки 3 мм. Ступеньки шириной 800 мм выполнены из металлического рифлёного листа толщиной 3 мм и приварены к нижнему периметру из металлической проф трубы 40х20 мм толщиной 3 мм / 1шт
Сантехника  Установка унитаза (керамический) с монтажом и подключением труб ПВХ в единую канализационную систему / 10 шт
Сантехника Установка душевого металлического поддона 1х0,8м со шторкой и смесителем с монтажом и подключением труб ПВХ / 8 шт
Сантехника Установка керамической раковины со смесителем с монтажом и подключением труб ПВХ в единую канализационную систему / 2 шт
Сантехника Установка бойлера на 200л НАСТЕННЫЙ с креплением монтажом и подключением труб ПВХ в единую канализационную систему / 2 шт
Фундамент  Предоставляет заказчик
Сроки изготовления Срок изготовления доставки на объект 20-30дней с момента оплаты

Хотите другую отделку? смотрите страницу «Варианты отделки и оснащения блок-контейнеров».

Фото внутри модульного здания
